Како ултрапрецизно обрадити лежај

Шта је ултра-прецизно брушење?
Ултра-прецизно брушење је врста помака за постизање микро брушења завршног процеса. Површина пре ултра-завршне обраде је генерално прецизно стругање и брушење.

Конкретно се односи на добре услове подмазивања и хлађења, са ситнозрнастим абразивом (брушеним) за вршење малог притиска на радни предмет, а у правцу вертикалне суве ротације радног предмета, ротација одређеном брзином радног предмета за брзо и кратко померање осцилационо кретање метода завршне обраде.

Ултра-прецизно брушење је традиционални машински процес брушења високофреквентним малим осцилацијама брусног камена, са циљем побољшања квалитета површине радног предмета. Широко се користи у многим индустријама као што су лежајеви, аутомобили, хидраулика и пнеуматика, посебно у индустрији лежајева. Тренутно је то главни завршни процес обраде унутрашње радне површине лежајева.

Шта је ултра прецизна обрада лежајева?

Супер завршна обрада лежајева, позната и као супер дорада, је процес микро брушења. За високо прецизне лежајеве, обично је потребно да се површина котрљања прстена и радна површина котрљајућег тела ултра-завршене обраде.
Ултра-финишна обрада има различиту опрему за обраду, принципи обраде нису исти, да би се постигли захтеви за геометријску тачност, захтеви за квалитет површине, потребно је узети у обзир опрему, алат, брусни камен, течност за млевење, па чак и лежај процеса брушења делови државе.

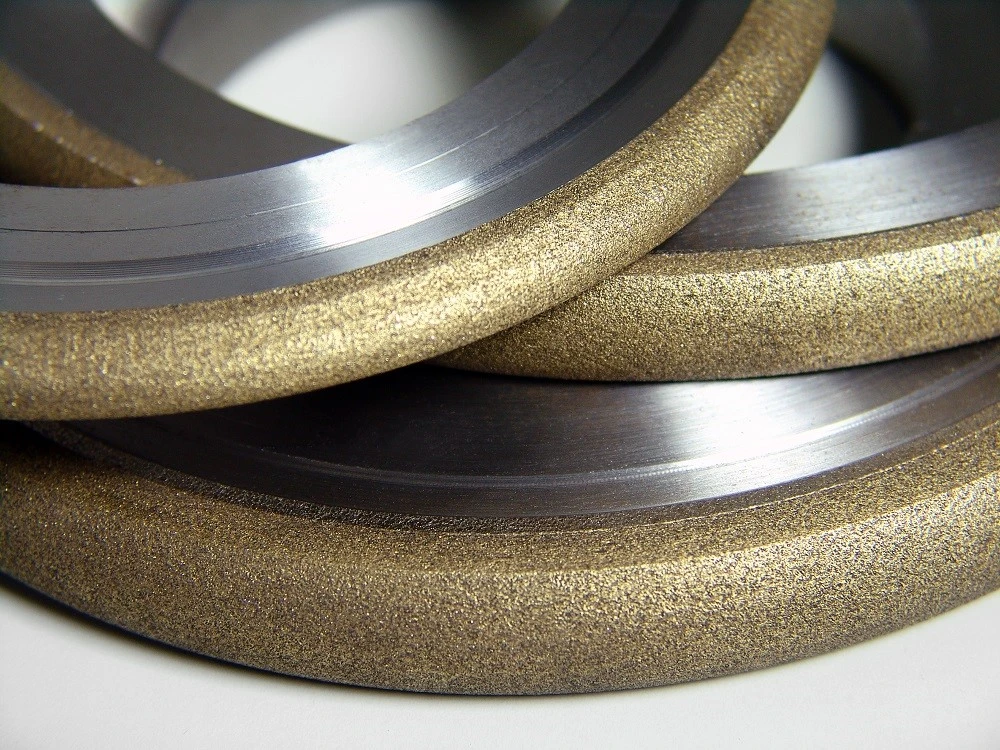

Моресуперхард нуди комплетан асортиман брусних плоча за ИД, ОД, брушење без центра, суперфиниширање и лаппинг, као и дијамантске и ЦБН алате за обраду за брушење прстенова лежаја и профилних точкова.

Која је улога ултра прецизне обраде лежајева?

У процесу производње котрљајућих лежајева, ултра прецизна обрада прстена лежаја је на крају процеса, како би се смањила или елиминисала заоставштина брушења кружног одступања, поправио облик грешке канала, побољшала храпавост његове површине, побољшала физичка и механичка својства, смањила површину Вибрација и бука лежаја, побољшавају животни век лежаја, играју важну улогу, специфичну на следећи начин:
1. Може ефикасно смањити степен таласања.
У процесу супер завршне обраде, како би се осигурало да брус увек делује на врх и да не долази у контакт са коритом, лук контакта између брусног камена и радног предмета је већи или једнак таласној дужини површинских набора. радног предмета. На овај начин, контактни притисак врха је већи, а конвексни врх се уклања, чиме се смањују набори.
2.Побољшајте грешку у облику жлеба на стази клизања кугличног лежаја.
Супер прецизност може ефикасно да побољша грешку у облику жлеба од око 30% пута.
3. Може произвести притисак на напрегнуту површину.
У процесу супер завршне обраде долази до главне хладне пластичне деформације, тако да се заостали тлачни напон формира на површини радног предмета након супер завршне обраде.

4. Може повећати контактну површину радне површине прстена.

Након супер прецизног брушења, контактна површина носача радне површине прстена лежаја може се повећати са 15%- 40% на 80% – 95% након брушења.

Анализа процеса ултрапрецизне обраде лежајева

Ултра прецизна обрада лежајева се генерално може поделити у три фазе:

1. Сечење

Када се додирују површина брусног камена и груби конвексни врх површине стазе за трчање, због мале контактне површине, сила на јединичну површину је велика, под одређеним притиском, брус се прво подвргава ефекту "обрнутог сечења". носивог радног предмета, тако да се тај део површине брусног камена одвоји и разбије, откривајући неки нови оштри абразив и ивицу. Истовремено, конвексни врх површине радног предмета лежаја се подвргава брзом резању, а конвексни врх и оштећени слој брушења на површини радног предмета лежаја се уклањају дејством сечења и обрнутог сечења. Ова фаза је позната као фаза сечења, у којој се уклања највећи део металног додатка.

2. Половина сечења лежаја

Како се обрада наставља, површина радног предмета лежаја се постепено бруши.

У овом тренутку, површина контакта између брусног камена и површине радног предмета се повећава, притисак по јединици површине се смањује, дубина сечења се смањује, а способност резања слаби.

Истовремено, поре на површини брусног камена су блокиране, а брус је у полу-резаном стању. Ова фаза је позната као фаза полурезања дораде лежаја, у којој трагови сечења на површини радног предмета лежаја постају плиткији и појављује се тамнији сјај.

3. Завршно лежиште
Ова фаза се може поделити у два корака: један је прелазна фаза млевења; Други је млевење након престанка резања.

Прелазна фаза брушења:

абразивне честице из редуковане, абразивна ивица се меље, оксид чипа је почео да се уграђује у отвор брусног камена, абразивни прах блокира поре брусног камена, тако да се абразивне честице могу само слабо резати, праћене екструзијом и полирањем, а затим је храпавост површине радног комада брзо се смањује, површина брусног камена има додатак од црног оксида.

Престаните да сечете млевење:

Када је уљни камен и трење радног предмета глатко, контактна површина је значајно повећана, притисак смањен, абразив није могао да продре у уљни филм и контакт радног предмета, када су притисак уљног филма на носећој површини и притисак брусног камена уравнотежени, брус лебди. Током формирања уљног филма, у овом тренутку нема ефекта резања. Ова фаза је јединствена за ултра-завршну обраду.
