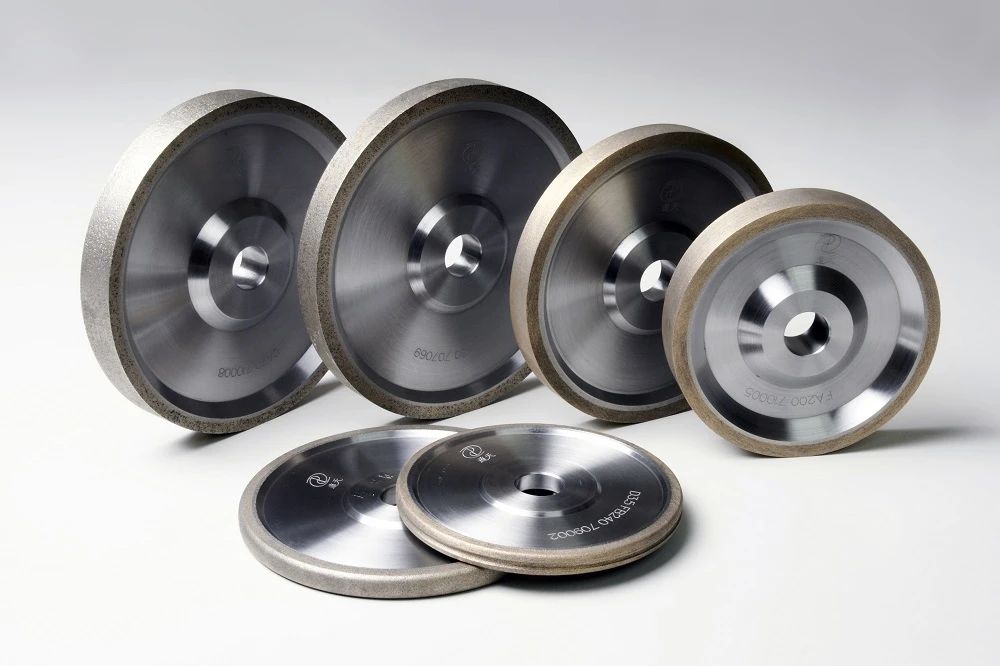

Дијамантски брусни точак за брушење зупчаника

1. Предности зупчаника и преноса: једноставна израда, лака монтажа, директно ангажовање без синхронизатора и директна употреба кугличних лежајева са дубоким жлебом за уградњу на крају вратила, у основи без аксијалне силе.
Недостатак цилиндричног зупчаника и мењача: стабилност преноса равног зупчаника је лоша, лако се производи удар, вибрације и бука. Због тога није погодан за велике брзине и тешке услове рада.

2. Предности спиралног зупчаника и преноса: спајање спиралног зупчаника се постепено врши, степен контакта зуба је велики (ефикасно спајање зуба), оптерећење се не додаје нагло или уклања, тако да је пренос стабилан, ниска бука, дуг радни век , који се широко користи у великим брзинама и тешким условима.
Недостатак спиралног зупчаника и преноса: када је производња мало сложена, постоји велика аксијална сила на раду, што је неповољно за лежајеве.

Због тога се прва брзина и рикверц аутомобилског мењача користе за економичност и компактност јер не раде дуго и брзина није велика. Док други зупчаници и задња осовина имају високе захтеве за глаткоћом због велике брзине рада, па се користи спирални зупчаник. Да би се смањио утицај аксијалне силе, усвојен је помак ротације зуба зупчаника и процес производње модификованог зупчаника, тако да профил зуба са конусом може смањити носивост и одржати несметан рад.

Као основна технолошка опрема за обраду зупчаника високе прецизности и површине тврдих зуба, примена машине за брушење зупчаника постаје све популарнија. Уопштено говорећи, брушење зуба је процес завршне обраде облика зуба делова зупчаника. То је процес завршне обраде облика зуба који уклања додатак за завршну обраду на основу завршетка грубе обраде облика зуба (као што је глодање и глодање зуба итд.) и топлотне обраде, како би се додатно побољшала прецизност и квалитет површине зупчаника.

Утицај прецизности зуба на брушење профила зуба:

Да би се обезбедило да брусни точак правилно уђе у жлеб за зубе и да се изједначи додатак за брушење леве и десне површине зуба, машина за брушење зупчаника треба да изврши ободно позиционирање делова пре њиховог брушења.

Неопходно је обезбедити да се средишња површина жлеба зуба поклапа са средишњом површином профила зуба пешчаног зупчаника. Након правилног брушења првог жлеба за зубе, алатна машина ће заузврат одвојити зупце радног предмета и избрусити све облике зуба.

Као што се може видети са слике 1: ако ободно позиционирање радног предмета није тачно пре брушења, величина количине брушења са обе стране жлеба за зубе ће бити неуједначена. Озбиљни брусни точкови ће директно утицати на површину зуба и самлети радни предмет у отпад или чак узроковати губитак прецизности алатне машине.

Обимно одступање позиционирања ће директно утицати на маргину зуба накнадног брушења, тако да се стварно брушење мора узети у обзир према страни са великом маргином, што резултира повећањем времена радијалног помака, чиме се смањује ефикасност обраде.
Поред тога, неравномерни додатак ће довести до тога да је на једној страни стварне дебљине слоја за млевење већа од теоријске вредности, за топлотну обраду карбуризације или нитрирања зупчаника са тврдом површином зуба, јер је површински очврсни слој плитак, стварна дебљина брушења ће се повећати доводе до смањења тврдоће готових делова површине зуба, што доводи до проблема са квалитетом делова или утиче на перформансе делова.

Избор брусног кола:

Избор брусног точка углавном узима у обзир абразив, величину честица, тврдоћу, везивно средство и тако даље.

Абразив: избор абразива за брусни точак се углавном односи на материјал и метод топлотне обраде, тврдоћу. Брусни точак треба да има високу тврдоћу, отпорност на хабање, отпорност на топлоту и жилавост, као и оштре углове за сечење метала.

Супер тврди абразив: углавном природни дијамант, вештачки дијамант, кубни бор нитрид, итд., опште брушење високе тврдоће, крхки материјали. Истовремено, дијамантски абразиви се могу користити и као алати за обраду брусних точкова.

Корунд и керамички абразиви се препоручују за наугљичење и очвршћавање површине зуба зупчаника.

Величина честица: Величина честица се односи на величину зрна брусног точка. Што је мања величина зрна брусног точка, то је мања величина честица. Напротив, већа је марка величине честица. Избор величине брусне плоче је директно повезан са временом обраде и храпавости површине зуба током брушења зупчаника.

Услови примене точака за млевење крупног зрна:

Крупнозрнасте брусне плоче се бирају за млевење под следећим условима:

(1) делови високе жилавости и ниске тврдоће.

(2) материјали са слабом топлотном проводљивошћу и лаки за сагоревање.

(3) Када је количина хране велика.

(4) Када храпавост површине зуба није велика, односно под претпоставком да испуњава услове за храпавост, треба изабрати што је могуће више крупнозрнасте брусне плоче.

(5) Када је површина контакта између површине зуба и брушења велика, треба изабрати брусни точак са већом величином честица како би се спречила прекомерна топлота која се ствара током брушења од опекотина од млевења.

Услови за брушење финог зрна:

Под следећим околностима, за млевење се бира точак за млевење ситнијег зрна:

(1) Током брушења површине зуба, задржавање точака за формирање је побољшано како би се осигурала већа прецизност зуба за брушење.

(2) када је храпавост површине зуба већа.

(3) Брусни делови са мањим модулом површине зуба.

Брусни точак са величином зрна од 46~80 треба изабрати за карбуризовани и каљени зупчаник током брушења, који може повећати контактну површину између брусног точка и површине зуба и смањити храпавост површине зуба. У исто време, брусни точак треба да има одређени простор толеранције струготине како би се обезбедило уклањање струготине и перформансе одвођења топлоте.

Тврдоћа: Тврдоћа брусног точка се односи на степен тешкоће да се зрна за млевење на површини брусног кола покидају или отпадну са везе под дејством аксијалне и радијалне силе машинске алатке када се брусни точак ротира великом брзином током брушење зупчаника.

Општи принцип за одабир меке брусне плоче је следећи:

(1) Да би се повећала површина контакта за брушење, мекани брусни точак се може користити за обраду зупчаника ниске тврдоће.

(2) За површине зуба са ниском топлотном проводљивошћу и осетљивошћу материјала на топлотну температуру, бира се мекани брусни точак.

(3) Када је линеарна брзина брусног точка велика, користи се мекани брусни точак.

(4) Да би се побољшала ефикасност брушења, може се изабрати мекани брусни точак.

Општи принцип за одабир тврдог брусног точка је следећи:

(1) Када је површина зуба за брушење у дисконтинуираном стању, треба изабрати тврди точак за брушење.

(2) Да би се одржала боља тачност брушења, изабран је тврди точак за брушење. Када се брусе зупчаници за карбуризацију и очвршћавање, бира се брусни точак средње тврдоће.

Везивно средство: везивно средство је абразивни материјал који је спојен заједно. Чврстоћа, отпорност на ударце и отпорност на топлоту брусне плоче углавном зависе од врсте и природе везивног средства брусне плоче.

За карбуризовано и каљено брушење зупчаника треба изабрати витрификовани дијамантски точак за брушење.
